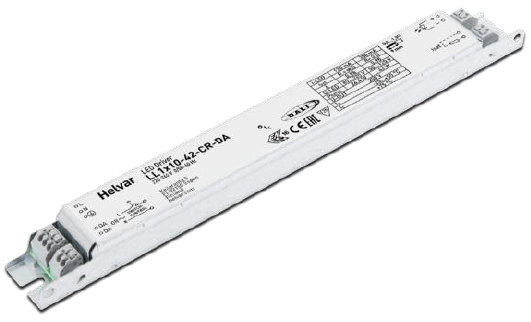

Драйвер світильника DALI 120-350мА 42Вт димируємий драйвер LL1x10-42-E-DA Helvar 17893

LL1x10-42-CR-DA
Керований DALI-2
LED драйвер постійного струму
Основні функції
• Вихідний струм, що настроюється: 120 мА (за замовчуванням) – 350 мА
• Налаштування значення вихідного струму за допомогою токозадавального резистора або програмного забезпечення
Helvar Driver Configurator
• Регулювання яскравості з використанням технології фільтрованого гібридного димування для
досягнення високої якості світла
• Функція Switch-Control для простого регулювання рівня яскравості
• Адаптивний захист від перевантаження, зниження вихідного струму при невеликому навантаженні (до 45 Вт)
• Захист від холостого ходу та короткого замикання у навантаженні
• Універсальний термінал Iset/NTC, для підключення токозадавального резистора або датчика температури
• Функція підтримки постійного світлового потоку світильника протягом терміну служби до 100 000
годин (CLO)
• Функції моніторингу та збереження інформації про енергоспоживання та кількість годин напрацювання в
пам'яті драйвера
Вхідні параметри
Змінна напруга 198 - 264 В
макс. 330 В протягом 1 години
Постійна напруга 176 - 280 В
напруга запуску > 190 В
Струм живлення при повному навантаженні 0.2 – 0.22 А
Частота 0/50-60 Гц
Споживання в режимі Stand-by <0.5 Вт
THD при повному навантаженні < 12%
Струм витоку на землю < 0.5 мА
Стійкість до мікросекундних перешкод 1 кВ – L-N, 2 кВ – L-GND (IEC 61000-4-5)
Стійкість до наносекундних перешкод 4 кВ (IEC 61000-4-4)
Ізоляція
Ланцюг входу – ланцюг виходу Не ізольовано
Ланцюг управління – ланцюг виходу Основна ізоляція
Ланцюг входу – Ланцюг управління Основна ізоляція
Ланцюг входу / виходу / управління - корпус Основна ізоляція
Вихідні параметри
Вихідний струм 120 мА (за замовчуванням) – 350 мА
Відхилення значення вихідного струму ±5%
Пульсації < 2%
U-OUTmax (без навантаження) 250 В
Кидок струму (при включенні драйвера
у режимі КЗ або при підключенні
навантаження до працюючого драйвера) 600 мА
I-OUT 120 мА 350 мА
P-out (макс) 26.4 Вт 42 Вт
U-OUT 80 – 220 В 50 – 120 В
λ 0.95 0.97
η @ макс 92% 91%
• Управління за протоколом DALI-2
• Діапазон димування 1 – 100%
• Технологія фільтрованого гібридного димування -
висока якість світла без пульсацій на всьому інтервалі
рівнів яскравості
• І клас захисту від ураження електричним струмом
• Призначений для закритих світильників, де захист
забезпечується конструкцією світильника (I або II класу
захисту)
• Підходить для використання в аварійному освітленні
• Сумісний з Helvar Driver Configurator
